产品说明

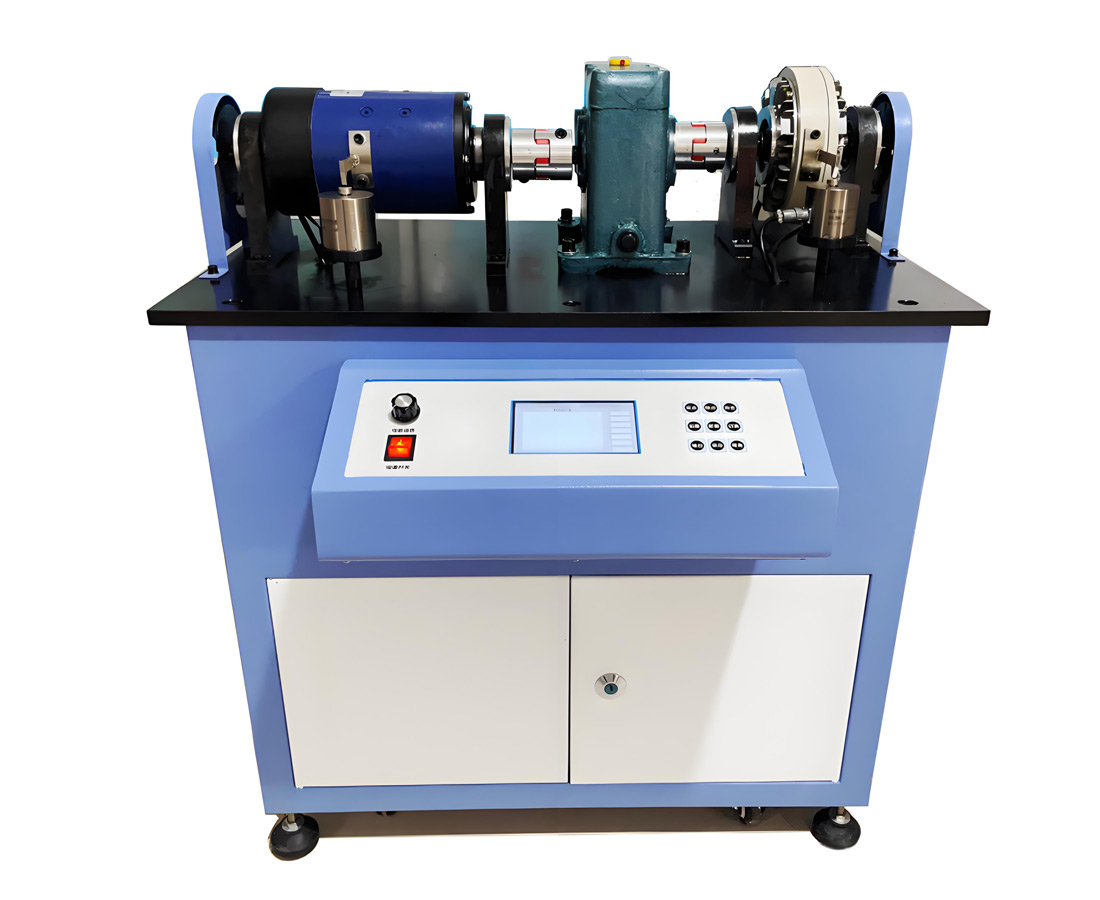

HYCD-C型齿轮传动效率分析实验台

一、主要技术参数:

1、实验齿轮模数及传动比：斜齿圆柱齿轮：m=2 i=3 蜗轮蜗杆：m=2.5 i=10 摆线针轮齿轮： i=9；
2、直流调速电机：0.6kw，调速范围0-1500r/m；
3、最大允许加载扭矩：20N.m，负载安装中心高：h=145mm；
4、所有测试件和被测试件均采用模块化设计包装快速安装联接；

二、实验目的：
1、利用工业减速器传动，使学生进一步了解减速器传动的基本结构与设计要求；同时计算减速器传动速比。
2、通过对驱动源和传动输出端利用计算机数模和人工扭矩以及各种参数的分析，有利于学生进一步了解减速器传动性能特点，提高机械设计能力。
3、通过拆装减速器了解工程实际中装配过程及减速器的特点，了解减速器传动比的计算。
