HYJM-C型拆装用机床夹具设计模型(精品夹具)

产品说明

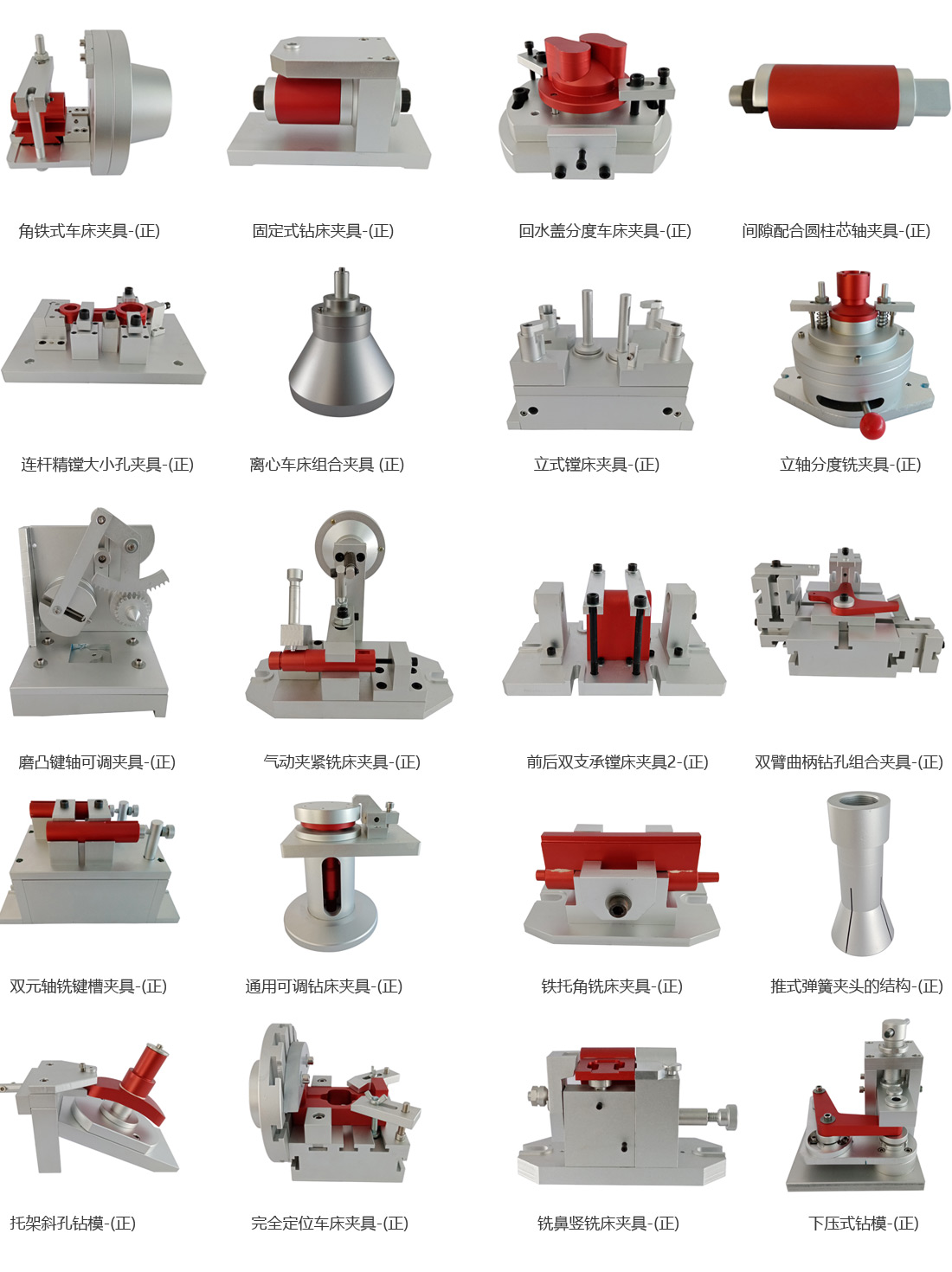

本产品根据工业用组合夹具演变而成，采用全铝合金为原材料，精细加工而成。并配有夹紧工件；做了氧化处理，使用寿命大大提高；重量更轻，适合学生动手搭接组装夹具，降低操作难度，安全性方面也得到保障。为高校提供一个既价格实惠，又能满足教学需求的教学新型产品；

夹具基础元件(24种)
序号	名称	规格	备注
1	典型基础元件的五种结构形式	200×180×150	全铝合金材质
2	典型支承元件的五种结构形式	200×180×150	全铝合金材质
3	典型定位元件的八种结构形式	200×180×150	全铝合金材质
4	典型导向元件的五种结构形式	200×180×150	全铝合金材质
5	典型压紧元件的五种结构形式	200×180×150	全铝合金材质
6	典型组合元件的十种结构形式	200×180×150	全铝合金材质
7	典型零件的七种结构形式	200×180×150	全铝合金材质
8	单件对向双点联动机构	140×140×120	全铝合金材质
9	偏心轴夹紧机构	180×150×130	全铝合金材质
10	双臂单作用铰链夹紧机构	200×180×120	全铝合金材质
11	双臂双作用铰链夹紧机构	200×160×120	全铝合金材质
12	推式弹簧夹头的结构	φ80×160	全铝合金材质
13	薄壁橡皮管轻加工夹紧夹具	150×150×120	全铝合金材质
14	箍圈外部夹紧装置	φ100×160	全铝合金材质
15	带微调装置的螺旋夹紧结构	200×100×120	全铝合金材质
16	外部摆动夹紧装置	160×100×120	全铝合金材质
17	箱框内部螺旋夹紧结构	200×160×120	全铝合金材质
18	内部拉紧夹紧装置	150×150×160	全铝合金材质
19	肘杆式夹紧装置	180×100×120	全铝合金材质
20	推力夹紧的结构	160×140×100	全铝合金材质
21	可调式凸轮夹紧装置	100×120×160	全铝合金材质
22	虎钳式夹紧机床夹具	200×140×120	全铝合金材质
23	气动斜锲夹紧机构	190×160×120	全铝合金材质
24	浮动接头的结构	φ60×160	全铝合金材质
钻床夹具类别(31种)
序号	名称	规格	备注
25	下压式钻模	φ160×160	全铝合金材质
26	盖板式钻床夹具	280×110×80	全铝合金材质
27	短轴钻孔成组钻床夹具	200×160×100	全铝合金材质
28	箱式钻模	140×110×120	全铝合金材质
29	左右支架钻孔夹具	200×150×120	全铝合金材质
30	双臂曲柄钻孔组合夹具	250×210×150	全铝合金材质
31	分度钻床夹具	200×145×150	全铝合金材质
32	固定式钻模	190×120×150	全铝合金材质
33	回转式钻模	180×140×140	全铝合金材质
34	翻转式钻模	160×200×150	全铝合金材质
35	手动滑柱式钻模	180×190×210	全铝合金材质
36	可卸式钻模板	260×120×110	全铝合金材质
37	悬挂式钻模板	220×170×140	全铝合金材质
38	带分度装置的钻床夹具	210×180×130	全铝合金材质
39	铰链式钻床夹具	250×90×130	全铝合金材质
40	悬挂式钻模板钻床夹具	230×160×160	全铝合金材质
41	多面翻转式钻床夹具	140×140×170	全铝合金材质
42	拨叉成组钻床夹具	200×130×190	全铝合金材质
43	气动单滑柱钻模	120×160×140	全铝合金材质
44	后部夹紧钻床夹具	150×140×140	全铝合金材质
45	顶起夹紧钻床夹具	150×140×140	全铝合金材质
46	钢套钻模	φ100×120	全铝合金材质
47	托架斜孔分度钻模	200×160×100	全铝合金材质
48	拖拉机制动器杠杆壳斜孔钻模	200×140×140	全铝合金材质
49	通用回转式钻床夹具	330×130×170	全铝合金材质
50	摆动式钻床夹具	185×180×140	全铝合金材质
51	斜孔钻床夹具	160×150×160	全铝合金材质
52	钻摇臂锁紧孔钻模	200×120×120	全铝合金材质
53	移动式钻床夹具	150×100×150	全铝合金材质
54	拨轮盖板钻模	140×60×120	全铝合金材质
55	弹簧压紧钻管接头小孔钻模	200×80×120	全铝合金材质
铣床夹具类别(32种)
序号	名称	规格	备注
56	铁托脚铣床夹具	200×120×160	全铝合金材质
57	铣鼻竖铣床夹具	210×170×130	全铝合金材质
58	连续夹紧可调铣床夹具	180×120×150	全铝合金材质
59	铣三通槽的铣床夹具	200×160×115	全铝合金材质
60	多件联动夹紧铣床夹具	240×120×80	全铝合金材质
61	磨削刀机床夹具	250×190×140	全铝合金材质
62	气动夹紧铣床夹具	255×200×170	全铝合金材质
63	多用途铣床夹具	250×180×120	全铝合金材质
64	靠模铣床夹具	200×170×190	全铝合金材质
65	偏心夹紧铣床夹具	230×140×180	全铝合金材质
66	多件装夹铣床夹具	200×140×180	全铝合金材质
67	先定位后夹紧铣床夹具	160×140×150	全铝合金材质
68	双圆轴铣键槽夹具	180×120×120	全铝合金材质
69	环形工件铣床夹具	220×120×100	全铝合金材质
70	轴瓦铣开夹具	160×150×120	全铝合金材质
71	盖板平面铣床夹具	200×200×120	全铝合金材质
72	车床四方刀架铣床夹具	180×200×140	全铝合金材质
73	拨叉键槽铣床夹具	160×120×140	全铝合金材质
74	液性塑料多件联动夹紧铣床夹具	280×100×110	全铝合金材质
75	拨叉成组铣床夹具	200×200×180	全铝合金材质
76	拨叉叉口成组铣床夹具	210×170×210	全铝合金材质
77	斜楔联动夹紧铣床夹具	240×150×270	全铝合金材质
78	螺旋定心夹紧铣床夹具	260×180×120	全铝合金材质
79	铣半圆键槽铣床夹具	250×150×120	全铝合金材质
80	带辅助支承的铣床夹具	210×150×160	全铝合金材质
81	多件联动夹紧铣床夹具	240×120×80	全铝合金材质
82	两点联动夹紧夹具	200×120×120	全铝合金材质
83	垫块直角面铣床夹具	200×160×140	全铝合金材质
84	一点两面定位铣床夹具	200×160×130	全铝合金材质
85	分度铣床夹具	300×200×120	全铝合金材质
86	联动夹紧铣床夹具	270×120×140	全铝合金材质
87	铣45度铣床夹具	280×150×150	全铝合金材质
车床夹具类别(38种)
序号	名称	规格	备注
88	车床夹具与机床主轴的四种联接	200×250×150	全铝合金材质
89	离心力车床夹具	φ160×280	全铝合金材质
90	成组车床夹具	φ180×150	全铝合金材质
91	角铁式车床夹具	160×120×180	全铝合金材质
92	弹性体滚子定心夹紧车床夹具	φ120×160	全铝合金材质
93	联动螺旋夹紧车床夹具	φ170×240	全铝合金材质
94	液性塑料定心夹紧车床夹具	φ180×210	全铝合金材质
95	管接头成组车床夹具	φ160×250	全铝合金材质
96	拨叉成组车床夹具	φ180×270	全铝合金材质
97	盘套类零件成组车床夹具	φ180×210	全铝合金材质
98	拨叉叉口成组车床夹具	φ180×80	全铝合金材质
99	液压夹紧车床夹具	φ180×290	全铝合金材质
100	带分度装置车床夹具	φ180×140	全铝合金材质
101	泵体孔车床夹具	190×150×120	全铝合金材质
102	多件装夹车床夹具	φ170×120	全铝合金材质
103	圆盘式螺旋夹紧车床夹具	φ200×110	全铝合金材质
104	完全定位车床夹具	160×160×180	全铝合金材质
105	专用车偏心车床夹具	φ160×160	全铝合金材质
106	车削组合夹具	φ180×170	全铝合金材质
107	曲轴颈车床夹具	φ160×150	全铝合金材质
108	偏心轴车床夹具	φ120×180	全铝合金材质
109	自定位车床夹具	φ150×180	全铝合金材质
110	车床四方刀架	180×150×140	全铝合金材质
111	数控车床自动转位六角刀架	180×150×140	全铝合金材质
112	余锲空心滑块车床夹具	φ140×120	全铝合金材质
113	开合螺母上加工孔的车床夹具	φ180×150	全铝合金材质
114	开关触头座车床夹具	φ160×200	全铝合金材质
115	阀板斜面车床夹具	φ160×100	全铝合金材质
116	闸阀阀体回转车床夹具	φ160×120	全铝合金材质
117	车十字轴外圆方槽分度车床夹具	φ160×120	全铝合金材质
118	液压拉杆套筒车床夹具	φ160×200	全铝合金材质
119	直角接头车床夹具	φ160×200	全铝合金材质
120	阀体四孔偏心回转车床夹具	φ180×140	全铝合金材质
121	可调式车床夹具	φ180×120	全铝合金材质
122	薄壁套弹性车床夹具	φ90×160	全铝合金材质
123	波纹套定心车床夹具	φ100×160	全铝合金材质
124	壳体车床夹具	φ160×140	全铝合金材质
125	回水盖分度车床夹具	180×150×120	全铝合金材质
镗床夹具类别(4种)
序号	名称	规格	备注
126	箱体镗床夹具（带镗刀）	220×150×120	全铝合金材质
127	双支承镗床夹具（带镗刀）	250×190×140	全铝合金材质
128	立式镗床夹具	200×140×140	全铝合金材质
129	镗削车床尾座孔的镗床夹具	220×160×130	全铝合金材质
焊接夹具类别(3种)
序号	名称	规格	备注
130	箱框焊接夹具	260×150×160	全铝合金材质
131	铲车挖斗焊接夹具	200×160×130	全铝合金材质
132	汽车焊接夹具	200×160×130	全铝合金材质
检验夹具类别(6种)
序号	名称	规格	备注
133	检验零件尺寸用夹具	270×200×150	全铝合金材质
134	检验基板R的夹具（带百分表）	220×210×90	全铝合金材质
135	孔距检验夹具（带百分表）	210×120×70	全铝合金材质
136	检验同轴度用夹具（带百分表）	230×130×180	全铝合金材质
137	检验燕尾导轨平行度夹具（带百分表）	150×250×150	全铝合金材质
138	检验孔与端面垂直度的夹具	φ100×160	全铝合金材质
139	孔系通用组合夹具	290×160×210	全铝合金材质
组合、磨床、拉床及齿类加工等夹具(11种)
序号	名称	规格	备注
140	槽系通用组合夹具	260×160×210	全铝合金材质
141	真空夹紧磨床夹具	200×120×80	全铝合金材质
142	导轨磨床夹具	200×160×120	全铝合金材质
143	磨凸键轴可调夹具	160×140×150	全铝合金材质
144	燕尾槽刨槽夹具	240×160×120	全铝合金材质
145	装配夹具	180×140×140	全铝合金材质
146	拉花键孔成组拉床夹具（含花键拉刀）	200×180×150	全铝合金材质
147	Y38-1滚齿机床的滚齿夹具	φ140×200	全铝合金材质
148	L300滚齿机床的滚齿夹具	φ140×180	全铝合金材质
149	外齿轮插齿夹具	φ120×160	全铝合金材质
150	内齿轮插齿夹具	φ160×120	全铝合金材质
