一、产品特点

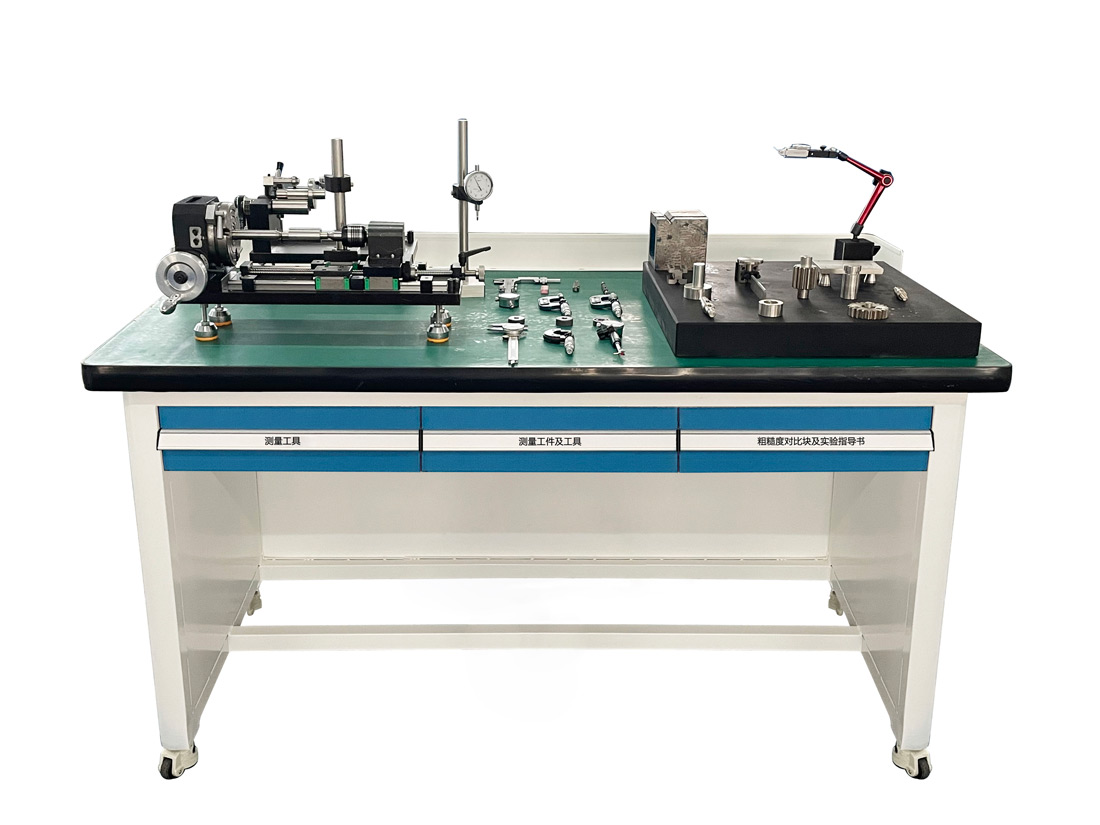

1、本实训装置采用台式结构设计，主要由实训台、大理石平板、检测方箱、径向/端面跳动测量仪、齿轮径向跳动测量仪、工量具、被测零件组成。
2、本实训装置在功能设计上由《公差配合尺寸的测量与检验》、《形位误差的测量与检验》及《表面粗糙度对比检验》三大部分组成，其目的是加深学员对误差及公差基本概念的了解，掌握误差测量方法的技能。
3、本实训装置可作为本科高等工科院校和高职高专院校机械类各专业教学、实训用器材，也可作为企事业单位有关工程技术人员培训用。
二、实训项目
公差配合尺寸的测量与检验
实训一：基本尺寸的测量与检验
实训二：齿轮尺寸的测量与检验
实训三：普通螺纹尺寸的测量与检验
形位误差的测量与检验
实训一：形状误差的测量与检验
实训二：方向误差的测量与检验
实训三：位置误差的测量与检验
实训四：跳动误差的测量与检验
实训五：齿轮形位误差的测量与检验
表面粗糙度对比检验
三、技术参数
类型：台式（检测装置、检测零件、标准图纸及指导书）
教学资料
1、 实训图纸、指导书
2、 配套教材
配套测量仪器
游标卡尺0-150mm/0.02mm
公法线千分尺0-25mm/0.01mm
齿厚卡尺m1-26/0.02mm
螺纹环规(通、止)M10-6g
外径千分尺0-25mm/0.01mm
螺纹塞规(通、止)M10-6H
内径百分表10-18mm/0.01mm
60°公制螺纹样板螺距：0.5-7
螺纹千分尺0-25mm/0.01mm
55°英制螺纹样板螺距：4-48/每英寸螺纹牙数
杠杆百分表0-0.8mm/0.01mm
百分表0-5mm/0.01mm
百分表0-3mm/0.01mm
齿轮模数测头直径Sφ4.5
校对量块35×15×9mm
大理石平板500×500mm/2级
方箱100×100×100mm/2级
径向/端面跳动测量仪390×150×210mm
齿轮径向跳动测量仪524×150×210mm
对比块样块：车Ra0.8/1.6/3.2/6.3
对比块样块：刨Ra0.8/1.6/3.2/6.3
对比块样块：铣Ra0.8/1.6/3.2/6.3
对比块样块：磨Ra0.1/0.2/0.4/0.8
公差配合实训用配套零件
测量轴（阶梯型）φ20×100
测量内花键φ25×15
测量螺纹轴M10×75
测量平键(A型)5×16
测量深沟球轴承GB/T276 61901 P0级
测量轴套外径40，内径24×15×18
测量外花键φ25×22
测量齿轮m=3 Z=20 齿宽15
形位误差实训用配套零件
测量轴-1φ30×60
测量轴-2φ50×40
测量轴-3φ50×60
测量轴-4φ60×95
测量尺120×25×5
齿轮轴φ42.5×78
配套辅助工具
十字螺丝刀φ3×50
内六角扳手S3×130
内六角扳手S2.5×120
内六角扳手S5×160
